Здравствуйте уважаемые читатели сайта . Давненько не обновлял свой сайт — не хватает времени и сил, так как делаю ремонт в квартире. Но рано или поздно, все когда-то кончается, надеюсь и мой ремонт тоже. Теперь о главном.

Проанализировав вопросы, возникшие после статей о ремонте наушников, привели меня к тому, что нужно более подробно рассказать об устройстве и ремонте наушников для телефона, плеера и компьютера. Если по ходу статьи у Вас все же будут возникать вопросы, обратите внимание на предыдущие две статьи, это и . Возможно, в них Вы найдете ответы на вопросы, которые здесь не затрагиваются.

Конструктивно наушник состоит из корпуса и электромагнитного механизма. В свою очередь электромагнитный механизм сделан из катушки, мембраны и магнита.

Катушка представляет собой каркас, прикрепленный к мембране, на который намотана тонким медным проводом обмотка, имеющая сопротивление в пределах 20–120 Ом. К выводам обмотки катушки подается напряжение от источника звукового сигнала, например, плеера.

Внутри катушки находится постоянный магнит, прикрепленный к основанию корпуса. Между каркасом катушки и магнитом имеется зазор, и получается, что катушка легко перемещается вдоль магнита вверх – вниз.

Теперь, если к выводам наушника подать напряжение звукового сигнала, вокруг катушки возникнет магнитное поле, которое взаимодействуя с полем магнита, будет меняться в зависимости от полярности и мощности звукового сигнала. При этом магнитное поле будет перемещать катушку вверх-вниз относительно магнита, а, следовательно, и мембрану, которая колеблясь, будет создавать звуковые волны, а мы, в свою очередь, уже слышим их как музыку или речь.

Все наушники устроены одинаково, с той лишь разницей, что к некоторым добавляется микрофон или регулятор громкости. Для начала, давайте рассмотрим самые обыкновенные, без каких либо регуляторов и прочее, т.е. два уха и штекер. Такие наушники используются в плеерах и в простых моделях мобильных телефонов.
На рисунке видно, что от каждого уха выходят по две жилки разного цвета и заходят в штекер, или по буржуйскому — джек. Цвета даны условно для более удобного понимания схемы.

Внутреннее устройство штекера (джека) так же показано условно, но именно таким образом провода распаиваются внутри него.
Здесь видно, что красная и зеленая жилки, идущие от контактов левого и правого наушника, являются основными, и, заходя в штекер, припаиваются отдельно к каждому внутреннему контакту штекера, связанного с внешним контактом, вставляемым в гнездо плеера или телефона.
А вот синие жилки соединяются вместе, и являются «общим» или «минусовым» контактом. То есть получается, что относительно «минуса» сигнал от усилителя звуковой частоты левого и правого каналов подается на основные жилки левого и правого наушника. Таким образом, мы получаем стереофоническое звучание.

Теперь, даже если у Вас будут оборваны все провода, но зная схему, Вы сможете без труда восстановить полюбившиеся наушники. Просто берете от каждого уха по одной жилке и соединяете вместе – это будет «общий», а два оставшихся будут основными – левым и правым каналом. Ниже приведена стандартная принципиальная схема самых обычных стереофонических наушников.

Если Вы дружите с измерительными приборами, например, , то определить в каком месте произошла неисправность и ее характер, вообще не составит труда.

Вначале представим наушники в виде двух катушек, имеющих какое-то сопротивление. Переводим мультиметр в режим измерения сопротивления, и относительно «общего» контакта штекера производим измерение сопротивления катушек левого и правого наушников. Если наушники целы, то показания мультиметра будут одинаковы и находится в пределах от 20 –120 Ом.

А вот когда сопротивление одной из катушек наушника не определилось, или сильно отличается, то здесь поступаем следующим образом.
Фиксируем щупы мультиметра на «общем» контакте штекера, и контакте предполагаемой неисправной катушки. Аккуратно гнем шнур перед входом в штекер и в корпус наушника, следя за показаниями мультиметра. В каком месте показания будут скакать, значит это и есть поврежденное место. Теперь осталось только устранить неисправность, и наслаждаться стереофоническим звучанием.

Но бывают и тяжелые случаи, когда ты мнешь шнур, а реакции никакой. Вот тогда приходится все последовательно разбирать, и искать поврежденное место.

У кого нет измерительного прибора, поступаете следующим образом: вставляете штекер наушников в гнездо плеера или телефона, включаете музыку и также гнете шнур. Где музыка будет прерываться, или слышны щелчки – это и есть поврежденное место.

Также встречаются наушники, где вместо обычных проводов производитель ставит экранированный провод. Здесь экран (оплетка) используется и как «общий» и как защита от наводок, а внутренняя жила используется как основная.

Здесь от каждого уха выходит одинарный экранированный провод, который заходит в небольшой пластмассовый или резиновый корпус произвольной формы, соединяется в схему, и выходит к штекеру уже двойным экранированным проводом.

Существует другой тип наушников, используемый для более серьезной гарнитуры. Вот тут всех, кто пытается самостоятельно отремонтировать наушники, поджидает засада в виде микрофона, переменного резистора и микропереключателя. Хотя если разобраться, то на самом деле страшного ничего нет для того, кто знает, как устроены простые наушники.

Как правило, эти элементы редко выходят из строя, быстрее покупается новый телефон, но все же, для общего развития, попробуем разобраться, что к чему. Возьмем, например, гарнитуру марки ALCATEL, здесь как раз имеется весь набор.

Запомните! Если придется вскрывать гарнитуру, чтобы найти неисправность, всегда начинайте поиск сверху — вниз, то есть, от входа наушников в гарнитуру. Вначале всегда проверяйте звуковой тракт. Так Вы никогда не запутаетесь, даже если и не знаете, по какой схеме сделана конкретная модель.

С левой стороны платы припаяны три жилки, приходящие от наушников, которые дорожками, обозначенные красными линиями, идут к двум ножкам переменного резистора. От двух других ножек резистора, уже черными линиями, дорожки уходят в сторону штекера.
Микропереключатель немного мешает, так как закрывает видимость прохождения дорожек, но выпаивать его я не стал, и Вам не советую. Просто берете мультиметр и вызваниваете их от начала до конца. Дорожка «минуса» или «общий» проходит через всю плату, нигде не обрываясь.

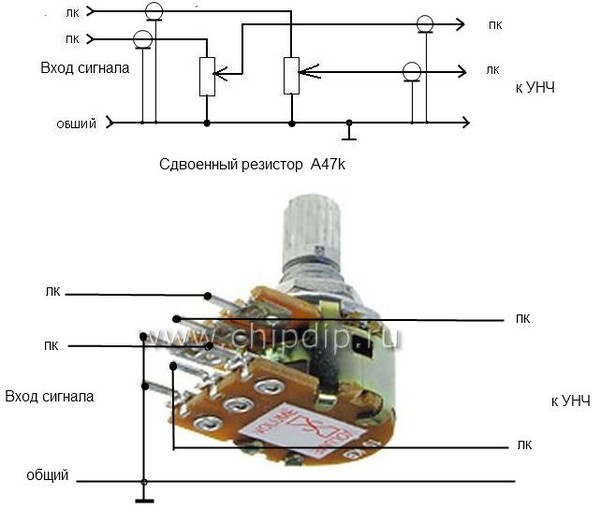

Теперь если к гарнитуре подать звуковой сигнал, то дорожками, обозначенными черными линиями, он приходит на резистор, а двумя красными линиями, выходя с резистора, уходит к наушникам. Здесь применяется сдвоенный переменный резистор, чтобы можно было слышать стереофоническое звучание, поэтому у него пять ножек: две – вход, две – выход, и одна – общая (минус).

Хотя у обычного сдвоенного переменника их шесть, но в целях миниатюризации и экономии материала, по одной ножке от каждого резистора объединяют в одну, так как по схеме их все равно соединяют вместе.
Чтобы Вам было более понятно, привожу принципиальную схему звукового тракта с соблюдением всех цветов использованных на рисунке выше.

Как видите, три из пяти жилок, уходящего кабеля к штекеру (джеку) мы определили без труда, и следующим этапом разберемся в оставшихся двух.

Внимательно смотрим на плату, и видим, что от ножек микропереключателя идут две дорожки, проходящие через два конденсатора и микрофон. Здесь получается, что все четыре элемента включены параллельно, и если нажать кнопку микропереключателя, то вся цепь замкнется накоротко и выключит микрофон из работы.

Отсюда получается вывод, что в момент разговора, если вы хотите слышать собеседника, то необходимо отключать микрофон нажатием кнопки. Привожу принципиальную схему тракта микрофона и микропереключателя.

Теперь я думаю, что Вы точно разберетесь, когда возникнет проблема с любимыми наушниками. Описанным способом можно отремонтировать наушники любой навороченности и сложности.

В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.

После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.
Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера. Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.

В любом случае, всегда ориентируйтесь по цвету проводов.

В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.

Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.

Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.

Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.
